HEART? HART! 💕

이 메일이 잘 안 보이시나요? 웹으로 보기

안녕하세요!
코스테크의 에디터 Jade👼입니다.

오늘은 심장💕이 뛰는 내용으로 찾아왔는데요!

(Can you feel my HART BEAT?...)

바로바로 HART통신의 의미와

HART통신이 가능한 장비까지 소개해드릴려구요!

HART통신의 정확한 의미를 모르셨던 분들,

HART통신 장비가 필요하신 분들,

HART통신 장비를 사용중이신 분들까지

모두모두 오늘의 코스레터를 확인해보세요!

Let's Go!!

HART 통신이란?💁‍♀️

HART 통신은 Highway Addressable Remote Transducer의 약자로,

기존의 4~20mA 아날로그 신호 라인은 그대로 사용하면서,

*FSK(Frequency Shift Keying)로 변조된 신호를 추가하여

디지털 통신을 가능하게 하는 것입니다.

(*FSK : 주파수 전이 변조, 반송파(carrier wave)의 이산 주파수(discrete frequencies)

변화를 통해 디지털 정보가 전송되는 주파수 변조 체계)

Frequency Shift Keying(FSK)

보다 쉽게 설명하자면,

우리가 산업에서 사용하고 있는 센서들의 두가지 출력타입인

1. 0과 1의 신호만으로 출력을 전송하는 디지털 출력,

2. 4~20mA나 1~5V, 1~10V등의 아날로그 출력 중에서

4~20mA 아날로그 출력에

데이터를 얹어서 출력을 내보내는 방식을 의미해요!

HART통신은 미국의 로즈마운트사가 제창하여 보급하였으나,

현재는 특정 기업색을 배제하고 계장업계의 공유자산이 되었습니다!

최근에는 산업용 통신망의 발전에 따라

유선에서 무선으로 (Wireless HART 등),

저속에서 고속으로(FOUNDATION Fieldbus, PROFIBUS 등)
보다 다양한 통신망이 개발되고 있어요.

그러나 산업 현장에서는 여전히 전통적 아날로그 출력인

4~20mA를 사용하고 있기에,

함께 디지털 방식의 HART통신이

가장 보편적으로 사용되고 있다고 합니다.

현장에서, 특히 계장 업무에 사용하는 제품들은

모두 HART통신이 되는 제품을 사용하고 있고,

이제는 표준이 되었습니다.

HART 커뮤니케이터를 소개합니다!🗣️

Druck사의 DPI620 Genii는

알라딘의 요술램프 지니를 연상해서 붙여진 이름인데요!

HART통신 외에도 각종 아날로그 신호인

전류, 전압, 주파수, 온도(TC,PRT) 등의

신호를 측정, 발생하여 DPI620 Genii로

현장의 모~~든 업무를 다 커버할 수 있기 때문이에요😆

( *전기 신호 정확도: 0.0025%rdg + 0.002%FS )

이 외에도 대표적으로 USB 지원을 통해서

DD파일이나 펌웨어 업데이트, 데이터 출력이 손쉽게 된다는 점!

더불어 스마트폰과 같은 터치 디스플레이로 되어 있어 사용도 편리합니다.

특히, DD(Data Dictionary)파일의 경우

현재 국내에 유통되고 있는 1300개 제품의

하트통신을 위한 DD파일이 DPI620 Genii는

무상으로! 무제한!

업데이트되는 장점이 있어요👏

HART 디바이스의 기능을 온전히 사용하기 위해서는

각 디바이스의 HART Revision 뿐만 아니라

Device Revison에 따라 알맞는 DD파일이 등록되어 있어야 합니다!

그만큼 DD파일 업데이트는 중요한데요.

DD파일을 셀프로 업데이트하는 방법이 궁금하시다면,

여기를 클릭하세요!

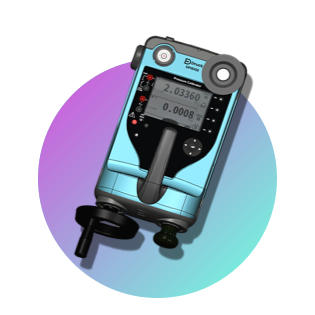

Genii로 압력 측정도 거뜬하게!

옵션사항인 MC620(압력 측정 모듈), PM620(압력센서)

다기능 교정기 DPI620 Genii는 옵션 사항인

MC620, PM620을 연결하여

압력 측정이 가능하며,

2개의 PM620(압력센서)을 연결하여

차압 측정도 가능합니다.

PM620은 TERPS 공진 실리콘 압력 센서 기술을 통합한

새로운 압력 모듈로,

셋업이나 캘리브레이션 없이 완전히 교체가 가능하며,

현재 압력 측정 기술보다

최대 4배 높은 안정성과 정확도를 제공한다고 합니다. (Wow!)

DPI620G 소개 영상💁‍♀️

Genii에 대해 더 많은 정보가 필요하시다면

아래의 영상을 한번 참고해 보세요!

만능 교정기 DPI620 Genii의 무궁무진한 매력을 확인 하실 수 있답니다.💕

영상 보러가기

오늘은 다기능 교정기, DPI620G를 소개해드렸는데요!

DPI620G에 대해 더더 궁금한 점이 생기셨다면?

사용법이 궁금해지셨다면?

코스테크 검교정기 블로그에서 'Genii'를 검색해보세요!

코스테크 쇼핑몰 하이테크몰에서 온라인 구매도 가능합니다!

더욱 자세하고 전문적인 상담을 원하신다면,

하단의 문의하기 또는 전화상담을 클릭해주세요😆

오늘의 코스레터는 여기까지입니다!

다음엔 더욱 유용한 콘텐츠로 찾아올게요! :-)

DPI620 Genii 제품 보러가기

Druck의 신제품 DPI610E 보러가기
