데이터 취득은 쉽고 빠르게!

내 마음대로 사용하는

다용도 모바일 DAQ 시스템, FreeStyle

안녕하세요. 코스테크의 빛나💎입니다!

오늘은 여러분들께 데이터수집장비 FreeStyle을

소개해드리고자 합니다~ 😄

FreeStyle은 PoE*를 사용하여 전원 공급 없이도

최대 100M까지 분산 측정이 가능하다고 해서 유명한데요!

까다로운 어플리케이션에서는 정말

유용하게 사용되는 기능 중 하나죠.😍

이것 외에 FreeStyle이 할 수 있는 일은 뭐가 있을까요?

저와 함께 FreeStyle을 알아보러 떠나봐요!💨

*PoE(Power over Ethernet) : 데이터와 전원을 하나의 케이블로 동시에 보내는 기술로,

1) 너무 비싸거나 불편해서 새 전선을 설치하기 어려운 건물의 경우 간편하고 저렴해집니다.

2) 전원을 설치하기에 적합하지 않은 장소에 사용성 UP↑

3) 장비실 또는 배선실에 필요한 케이블과 전기 콘센트 수 DOWN↓

💫FreeStyle의 특징은?

Freestyle 분산측정 시스템

📌8채널 아날로그 입력 - 유니버셜 신호 ; 최대 32채널 측정 가능!

📌Pulse 8채널 입력 + 디지털/주파수 채널 별도 지원

📌샘플링 속도: 채널 당 20kS/s

📌채널 당 ±20mV ~ ±5V / 최대 ±100V의 전압입력 범위

📌측정모듈간 최대 100m까지 분산 측정 지원

📌IP67 등급의 견고한 하드웨어, 충격 및 진동 흡수

📌-40 ℃ ~ 85 ℃ 까지의 넓은 작동 온도 범위

📌운영 PC로 직접 데이터 실시간 전송

📌손쉬운 설정 및 실시간 모니터링이 가능한 무상 소프트웨어 제공

*(Software 유지보수 비용 필요 ❌)

이런 고민은 FreeStyle로 해결해 보세요!👀

Q : 데이터의 취득이 느려요❗❗ 😤

A : GigE PCom케이블을 이용해 호스트PC로 데이터가 실시간 전송되어 빠른 취득이 가능!

Q : 장비 운영 소프트웨어 비용이 부담스러워요.. 💰

A : 소프트웨어 Aspire는 무상 제공 될 뿐만 아니라 Pyhton으로 커스터마이징 가능!

Q : 다양한 물리량을 동시에 측정해야 해요.

A : 유니버셜 입력으로 필요한 물리량을 모두 측정해 보세요!

Q : 열악한 환경에서 버틸 수 있는 하드웨어가 있나요? 🧊🔥

A : IP67등급에 작동 온도 범위가 -40 ℃ ~ 85 ℃로 다양한 환경에서 사용이 용이해요.

Q : 측정 포인트와 거리가 좀 멀어요. 🔭

A : PoE를 사용해 전원 공급 없이도 최대 100M까지 분산 측정이 가능한걸요? 😆

FreeStyle을 사용한 데이터 계측

FreeStyle의 유니버셜 입력 지원!💕

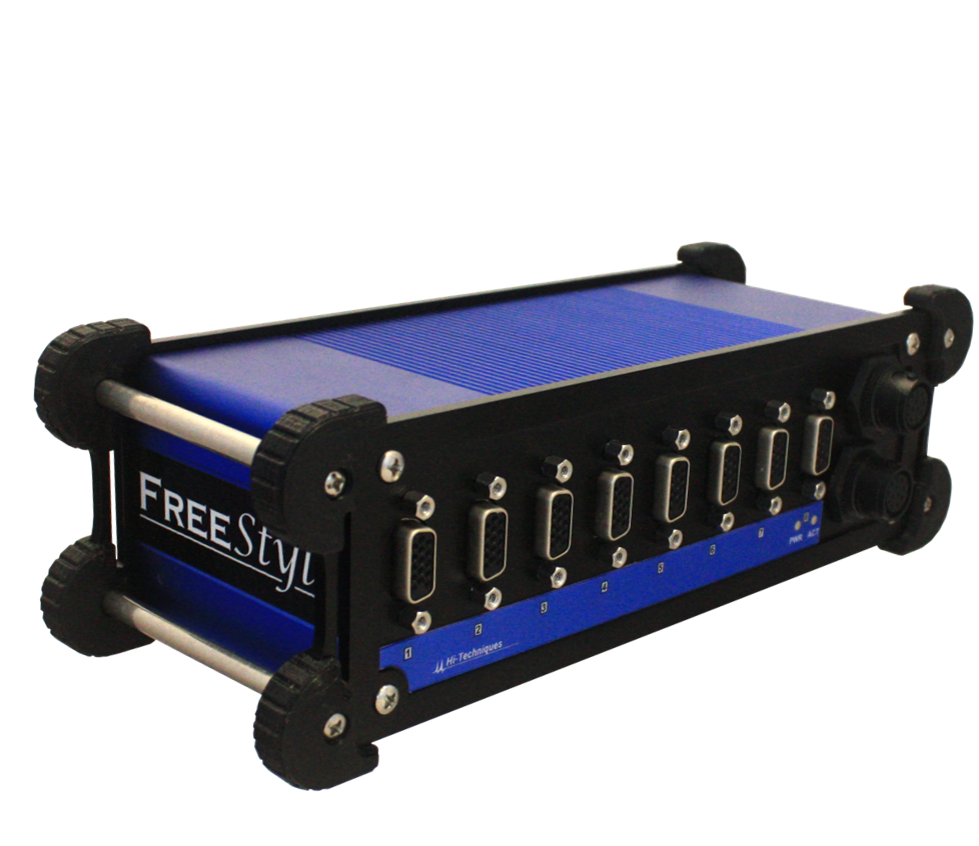

FreeStyle 전면부 패널 소개

▶ 전압 범위 : ±20mV ~ ±5V, 어댑터를 사용하여 최대 ±100V의 전압 입력

▶ TC 및 RTD를 포함한 온도 센서

▶ 스트레인 게이지, 로드셀, 힘, 압력, 토크 및 압전 저항 장치를 포함한 기타 브릿지 입력

▶ IEPE, 가속계, 로드셀 및 마이크로폰

▶ MEMs, 5B/7B 시그널 컨디셔너 또는 프로세스 트랜스미터를 포함한 전원 공급 장치

▶ RPM, 주파수, 펄스 및 듀티 사이클을 포함한 디지털 입력

소프트웨어 Aspire 무상제공🌟

Aspire 소프트웨어 데이터 분석 화면

📍채널 설정 및 실시간 모니터링 소프트웨어

📍Aspire 소프트웨어가 FreeStyle 장비 자동 인식

📍스프레트시트를 이용한 손쉬운 채널 설정 기능 지원

📍데이터가 GigE PCom 케이블을 이용해 측정 PC로 실시간 데이터 전송

📍실시간 데이터 분석을 위한 온라인 분석 기능 제공

이전 코스레터에서 Aspire에 대해 다뤘었죠? Aspire는 FreeStyle을 이용하는데 쓰여요!

Aspire 소프트웨어가 FreeStyle 장비를 자동으로 인식하고 기능을 기반으로 소프트웨어를 구성한 다음, 데이터가 GigE PCom 케이블을 통해 호스트 PC로 스트리밍 됩니다. 그러면 실시간 디스플레이 및 미터기에 최소/최대 데이터를 실시간으로 전송하게 되는 거죠!

사용자의 어플리케이션에 맞게 소프트웨어를 수정할 수 있는 개발 키트 또한 있다는 점! 😋

지금까지 스마트한 데이터수집장비 FreeStyle을 소개해드렸습니다!

관련하여 문의사항이 있으시면

하단의 '문의하기'를 클릭해주세요!

모바일에서는 '전화상담' 클릭 시 통화로 연결 가능합니다. :)
